Parachèvements

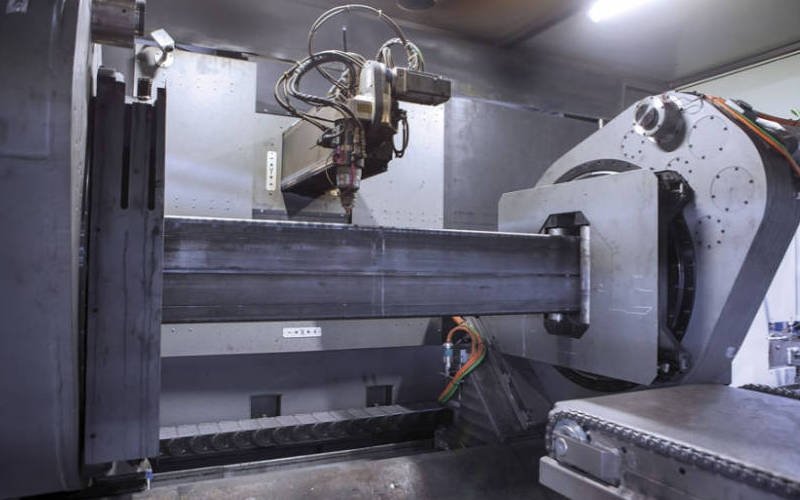

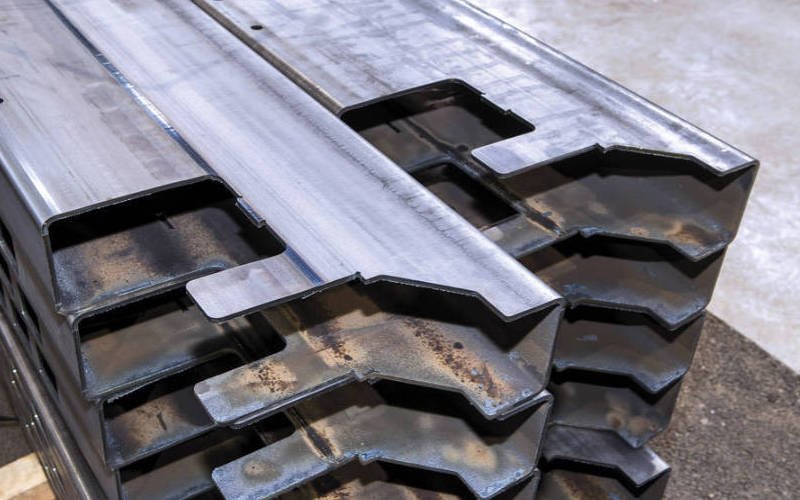

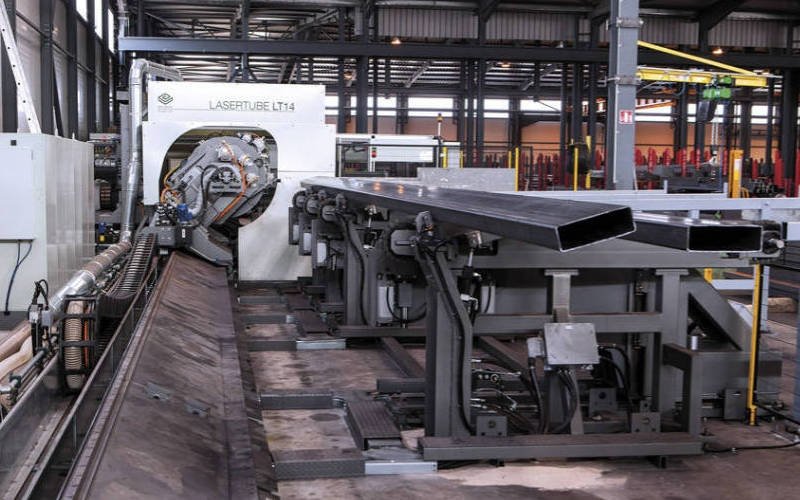

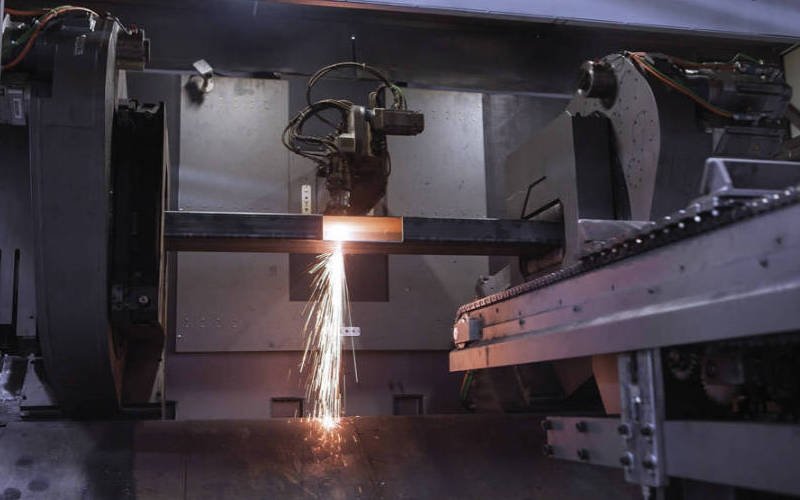

Laser Tube Jumbo LT24

Le LT24 est une machine laser en cycle complètement automatique pour coupe sur toutes formes sur tubes et profilés métalliques tels que l’inox, l’acier et l’alu même de très grandes dimensions.

Le LT24 peut être utilisé pour couper des tubes (ronds, carrés et rectangulaires), des profils ouverts, les poutres en H, en I et en U, les cornières, les tubes ovales et les profilés spéciaux. Capacité maxi Ø 610 mm et 30 mm d’épaisseur dans l’acier, 20 mm dans l’inox et 12 mm dans l’alu.
Longueur de chargement/déchargement jusqu’à 18 m.

La découpe laser a des avantages considérables par rapport aux solutions classiques :

  • Usinage de grande précision (+- 0.1 mm) sans bavure et sans déformation du tube
  • Traitement en une seule étape par opérations successives automatisées
    (perçage, poinçonnage, sciage, oxycoupage, ébavurage,...) sans reprise ni transfert.
  • Aucun outillage nécessaire, ce qui permet une réalisation rapide et au moindre coût de prototypes et de petites séries et de prendre en compte très facilement toute modification.

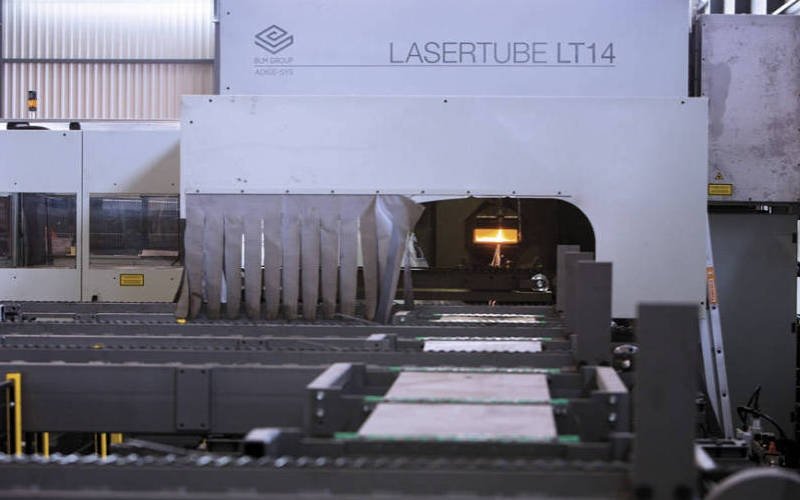

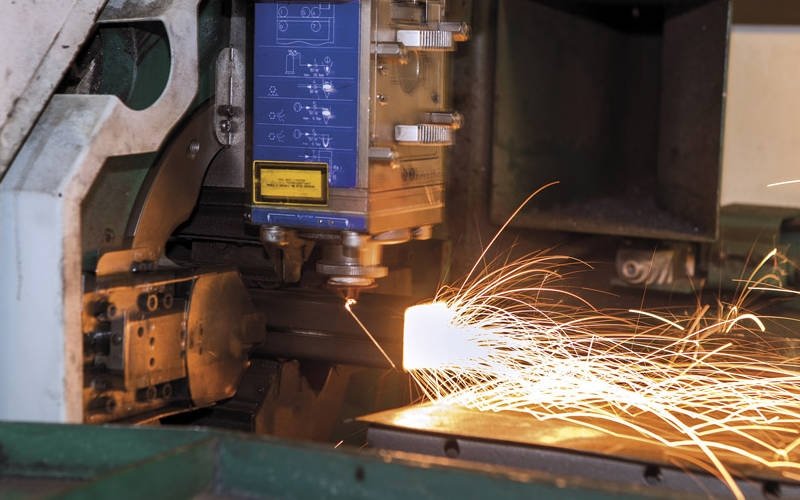

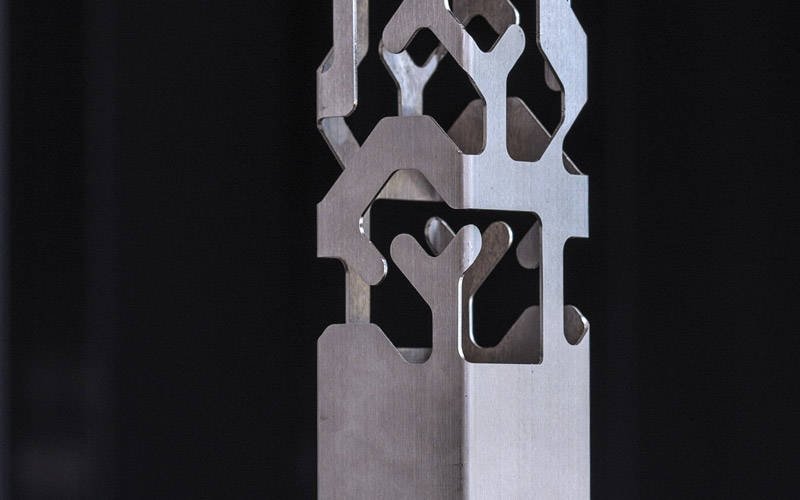

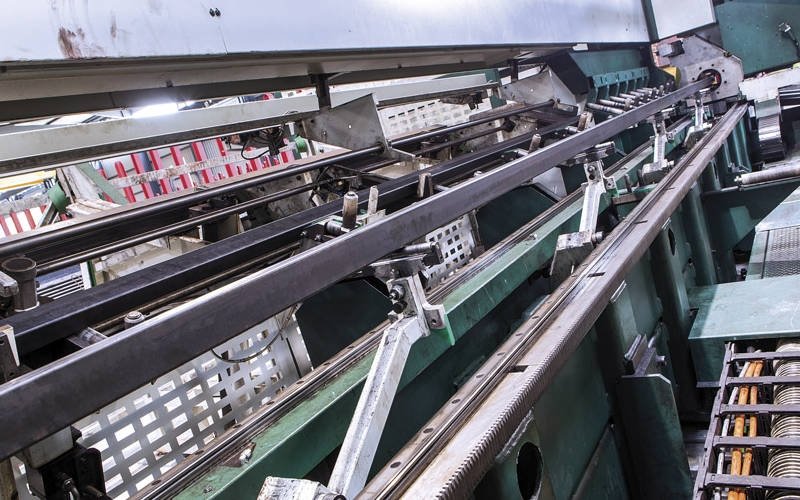

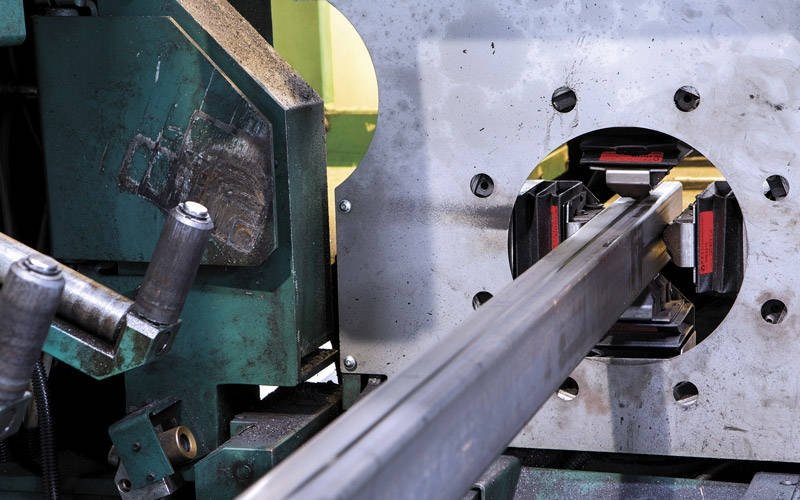

Laser Tube LT712

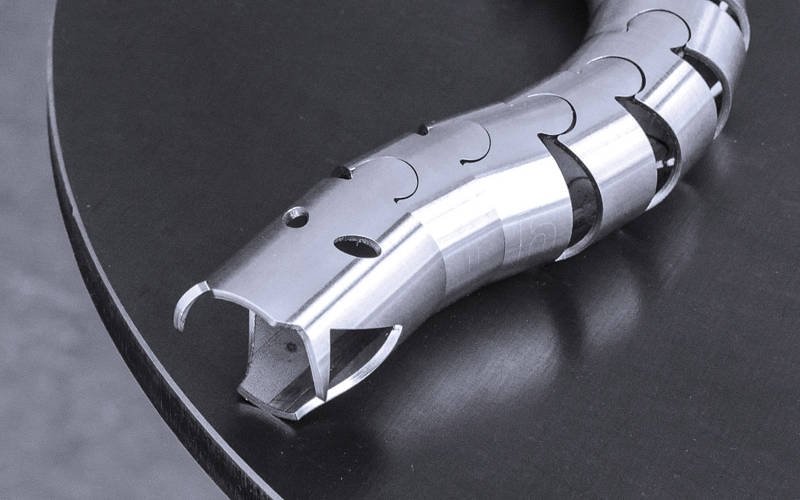

Le LT712 est une machine laser en cycle complètement automatique pour coupe sur toutes formes sur tubes et profilés métalliques tels que l’inox, l’acier et l’alu.

Le LT712 peut être utilisé pour couper des tubes (ronds, carrés et rectangulaires), des profils ouverts, les poutres en H en I et en U, les cornières, les tubes ovales et les profilés spéciaux. Capacité maxi Ø 152 mm et 8 mm d’épaisseur dans l’acier, 4 mm dans l’inox et 2 mm dans l’alu. Longueur maximale de la barre: 6100 mm

Les très larges possibilités de découpe permettent :

  • d’augmenter votre productivité :
    pré-assemblages précis aptes à la soudure robotisée, marquage...

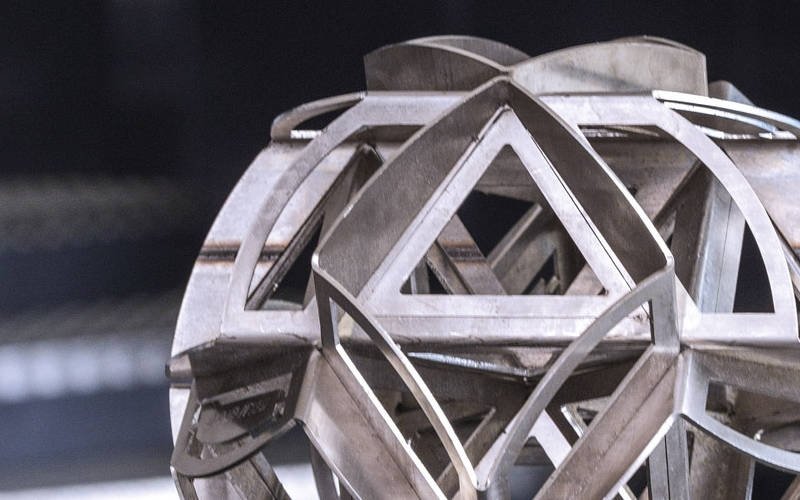

  • de développer votre créativité :
    nouveaux types d’assemblage, nouvelles formes,... la découpe laser repousse les limites.

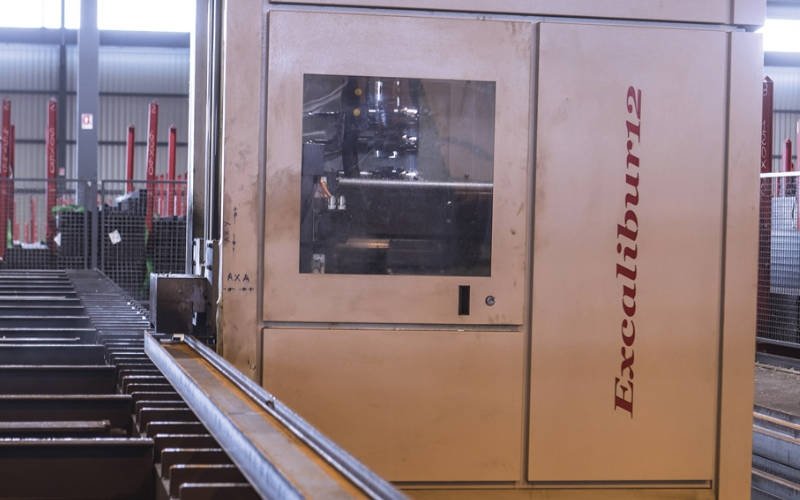

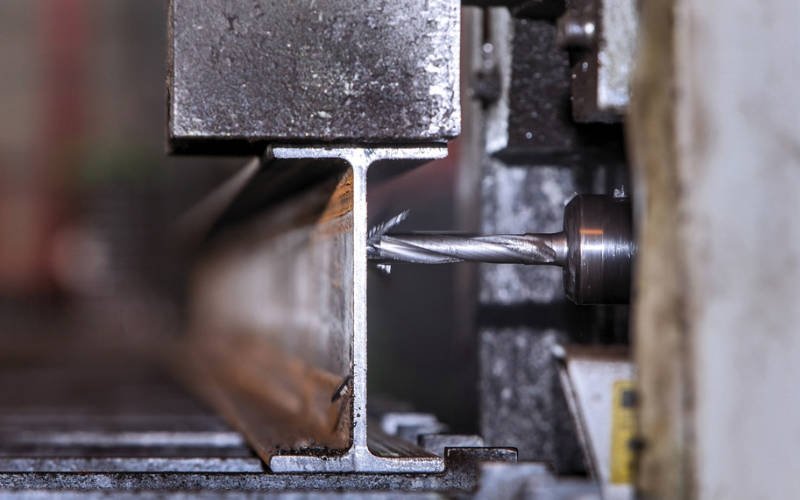

Perceuse EXCALIBUR 12

Cela fait plus de trente ans que FICEP produit cette machine, qui est récemment devenue un point de référence pour tous les producteurs de machines-outils.

En tant que ligne CNC automatique pour le perçage de profils plats et façonnés, la machine FICEP Excalibur est la première ligne de perçage monobroche à portique pour travailler les pro- filés destinés au secteur des constructions en acier qui travaille selon le système en cantilever. La machine reste suspendue et bouge le long de sa table de chargement.

Grâce à une série de roues montées sur roulements, le corps principal de l’unité de perçage coulisse sur un support robuste que traverse la table de chargement.
Ce support est équipé d’une crémaillère qui, au moyen d’un pignon denté, assure la précision de mouvement de la machine. Un capteur électromécanique contrôle l’origine de la pièce et permet de faire démarrer le cycle d’usinage. La pièce qui doit être usinée ne bouge pas mais est efficacement fixée en position au moyen d’un dispositif automatique de blocage à double effet (fixage supérieur et inférieur).



EXCALIBUR 1201 DE

Longueur max. standard des profilés : 15 m Ø Percage Maxi : 50 mm
Trou Oblong
Puissance de la broche : 19 kW
Vitesse de rotation de la broche : 180 / 3000
Max. profile dimension : 1200 mm
X vitesse de positionnement de l’axe (cadre) : 35 mt/min
Y vitesse de positionnement de l’axe (tête de forage) : 12 mt/min Unité de contrôle : CNC 4 axes

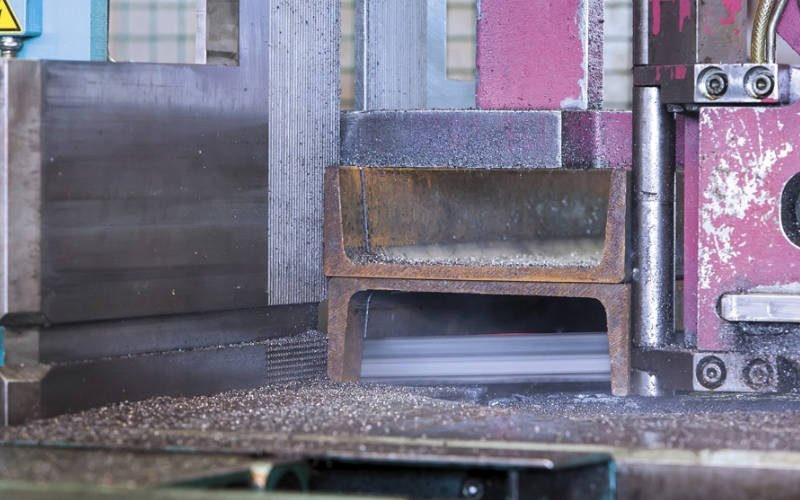

Scie à Ruban KBS 750

Scie à ruban à coupes biaises pour profilés légers à moyens. Capacité à 90° [mm] : 750 x 500.

Les avantages en un coup d’œil :

  • Capacité (l x h) : 750 × 500 mm
  • Scie verticale stable sur portique équipé de guidages sans jeu
  • Coupes unitaires, en nappes ou en paquets
  • Haute durée de vie du ruban et excellente qualité de coupe par inclinaison du ruban
  • Rendement de coupe élevé grâce à un moteur d’entraînement puissant
  • Réglage des angles par CN
  • Commande machine via le pack logiciel moderne pour construction métallique PROFICUT

Procédés Sciage

Ruban : 6.990x41x1,3 mm
Inclinaison ruban : 3°
Puissance moteur : 5,5 kW
Vitesse de coupe : 15-100 m/min
Dimensions (L x l x h) : 3.230x1.160x2.420 mm Avance : 0-300 mm/min
Avance / retour rapide : 2.500 mm/min Poids : 3.100 kg
Capacité maxi. : 750 x 500 mm Capacité mini. : 10x10 mm
Capacité coupe biaise : -45°/90°/+30° Outils Bi-métal
Degré d’automatisation
Amenage automatique
Evacuation automatique Classe matière Acier Processus Travail des profils Travail en paquet
Travail en nappe

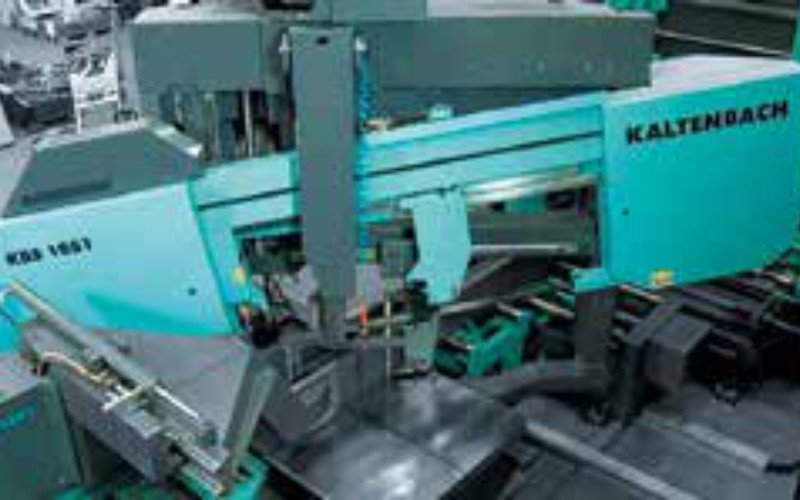

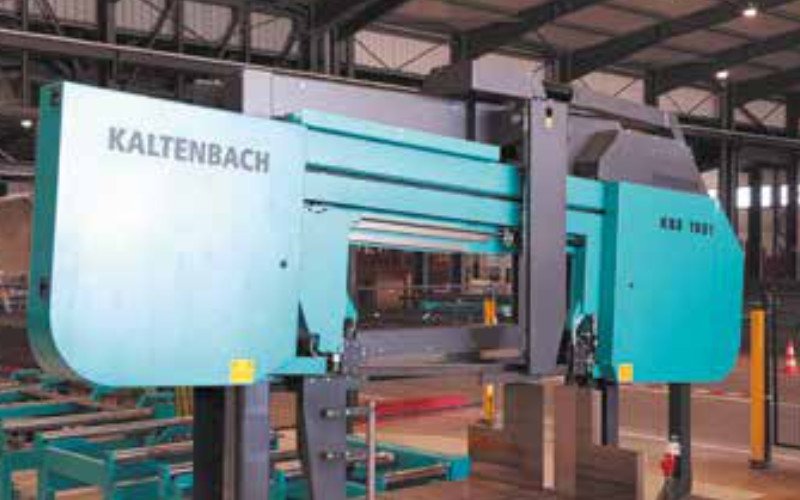

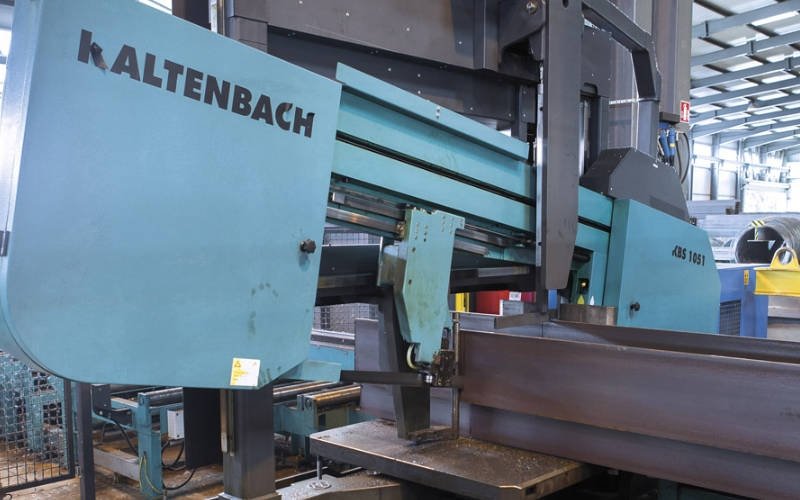

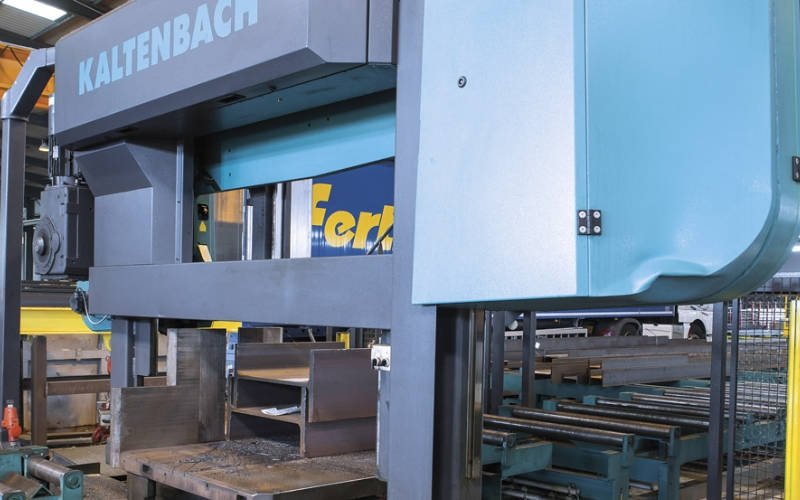

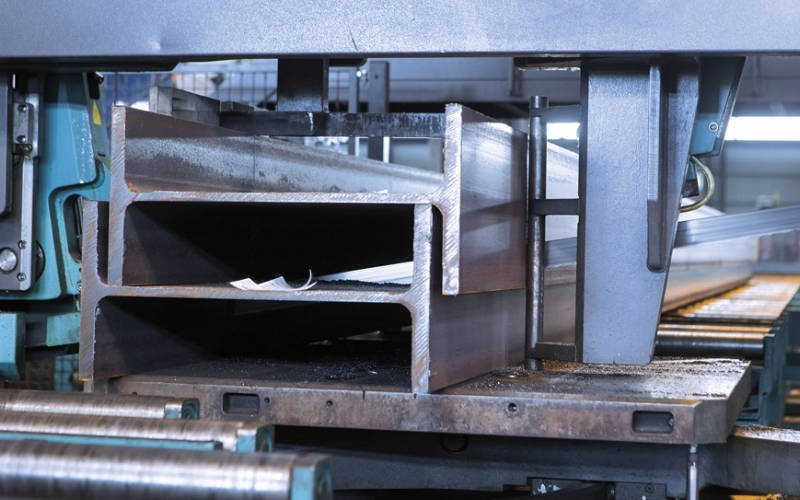

Scie à Ruban KBS 1051

Scie à ruban à coupes biaises rapides et à haut rendement pour les profilés de constructions métalliques.
Capacité à 90° [mm] : 1030 x 500

Les avantages en un coup d’oeil :

  • Capacité (l x h) : 1.030 × 500 mm
  • Scie verticale stable sur portique équipé de guidages sans jeu
  • AFC (Auto Feed Control) réglage de l’inclinaison de l’archet automatiquement en fonction de la coupe
  • Vitesse d’avance électromécanique avec vis à billes et servomoteur
  • Serrage et mesure du profilé automatique
  • Commande machine via le pack logiciel moderne pour construction métallique PROFICUT

Procédés Sciage

Ruban : 8.900 x 54 x 1,6mm
Inclinaison ruban : 1,5-10°
Puissance moteur : 12,9kW
Vitesse de coupe : 15-150m/min
Dimensions (L x l x h) : 4.370 x 1.435 x 2.650mm
Avance : 0-600mm/min
Avance / retour rapide : 6.000mm/min
Poids : 5.800kg
Capacité maxi. : 1.030 x 500mm
Capacité profilés : 1.030 x 500mm
Capacité mini. : 30x10mm
Capacité coupe biaise : -40°/90°/+30°
Outils Bi-métal
Outils carbure
Degré d’automatisation
Amenage automatique
Évacuation automatique
Évacuation automatique coupes d’affranchissement/chutes
Entièrement automatique
Classe matière Acier
Processus Travail des profils
Travail en paquet
Travail en nappe

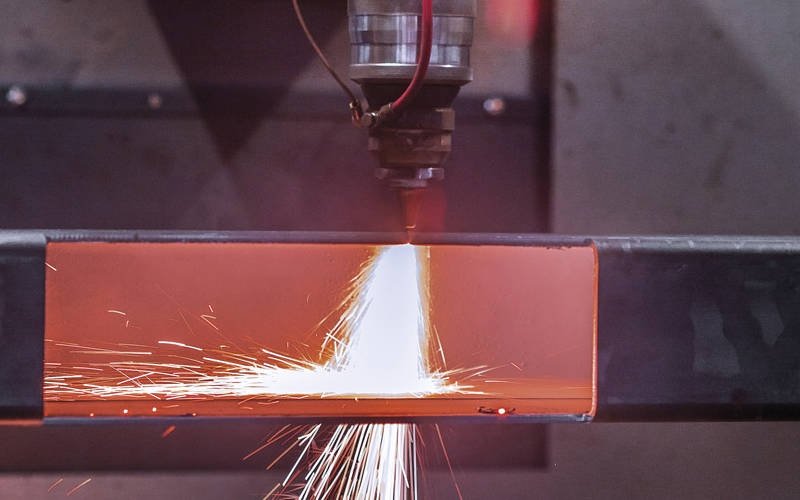

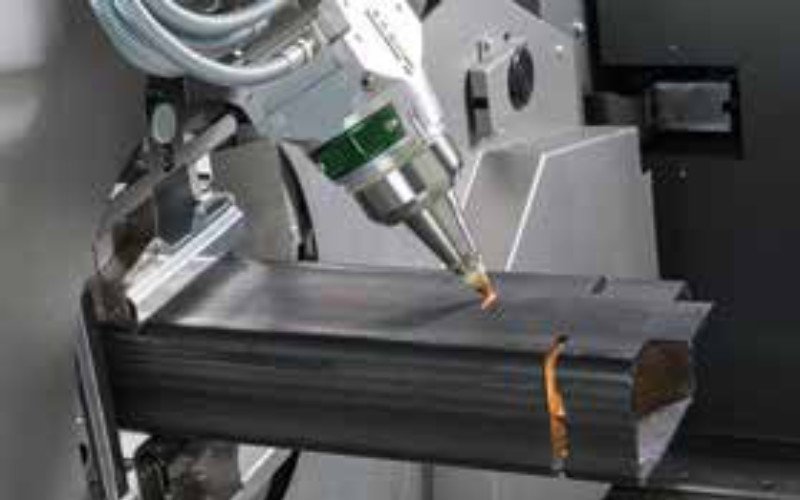

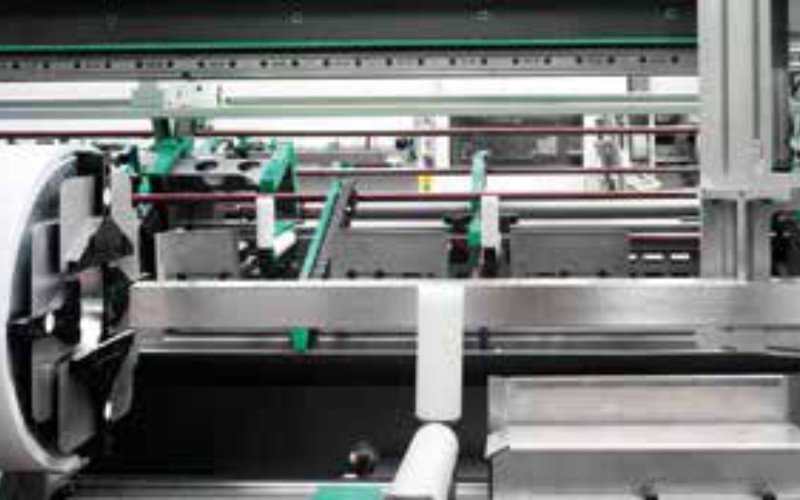

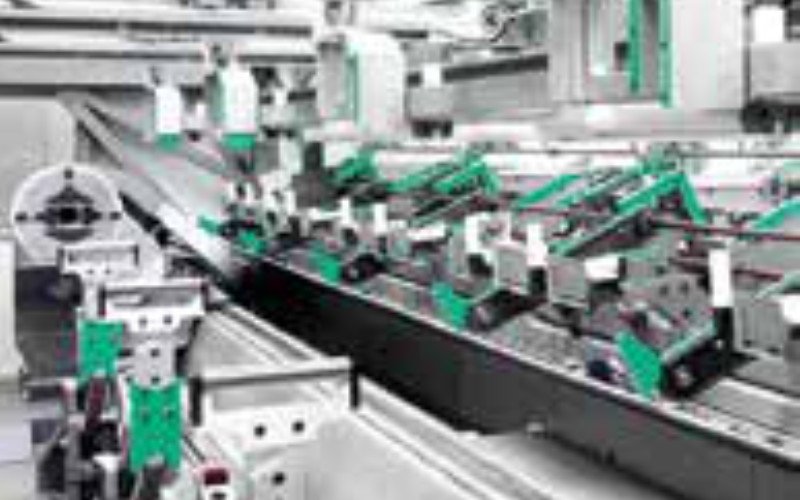

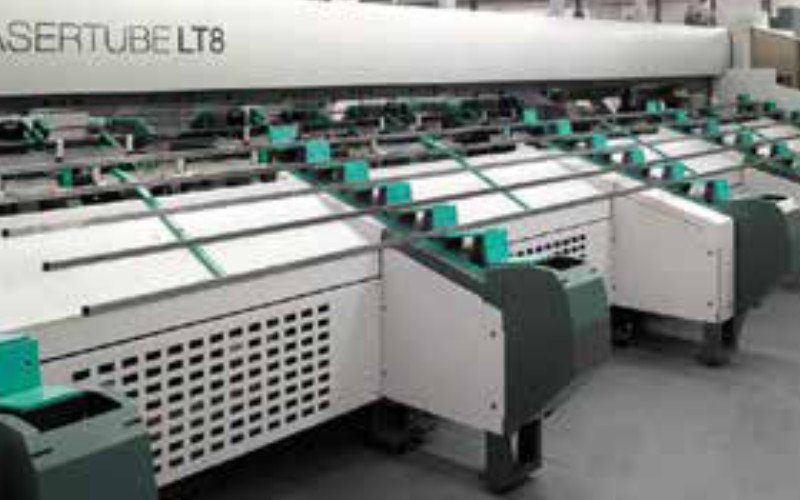

Laser Tube Jumbo LT8.10

Le LT8.10 CO2 est une machine laser en cycle complètement automatique pour coupe sur toutes formes sur tubes et profilés métalliques même ouverts, sur l’inox, l’acier et l’alu avec une capacité de chargement barre à barre ou paquet complet jusqu’à 12 ml.

Les avantages en un coup d’œil :

  • Profilés usinables jusqu’à 240 mm, en acier 12 mm, en inox 6 mm et en alu 5 mm • Tubes ronds, carrés, rectangulaires mais aussi profilés spéciaux et ouverts
  • Poids de la barre jusqu’à 40 kg/m
  • Longueur de chargement/déchargement 12 m
  • 2 magasins de chargement, barre à barre ou paquet complet
  • Source laser CO2 3,5 kW
  • Réglages automatiques coupe
  • 3D matériaux usinables : acier, inox, aluminium (certains alliages)
  • Axe basculant (± 45°) qui permet d’effectuer des coupes 3D non orthogonales à la surface

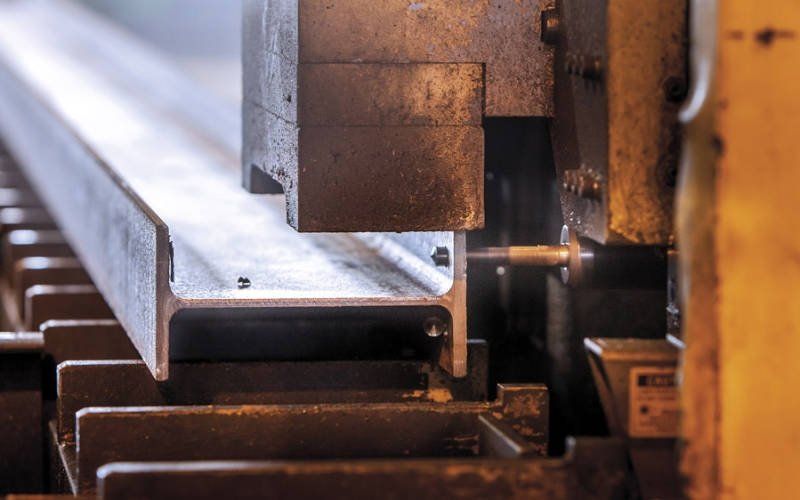

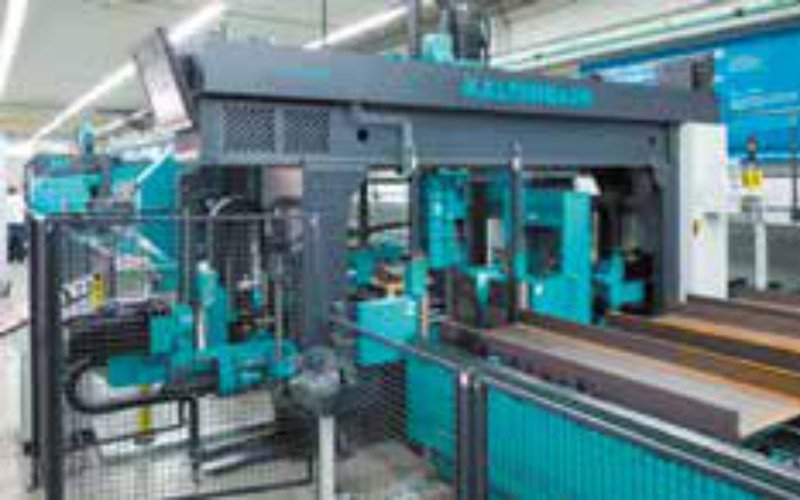

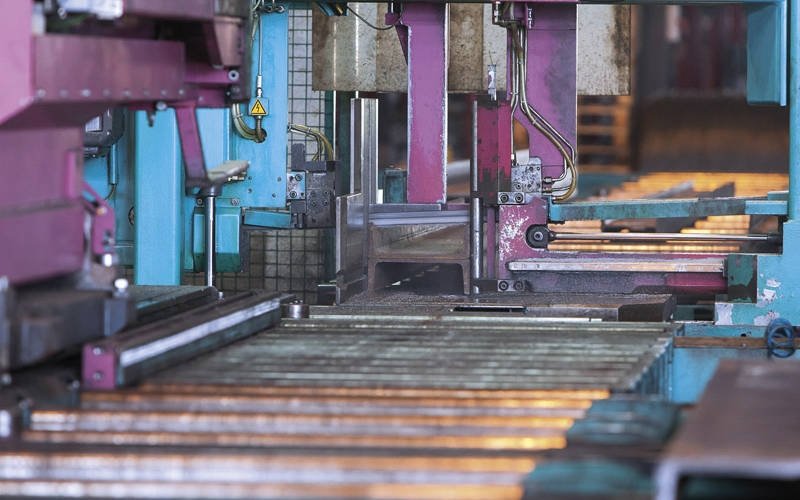

Scie à Ruban KBS 1051 + Perceuse KDP 1036

Scie à ruban à coupes biaises rapides et à haut rendement pour les profilés de constructions métalliques. Capacité à 90° [mm] : 1050 x 500.

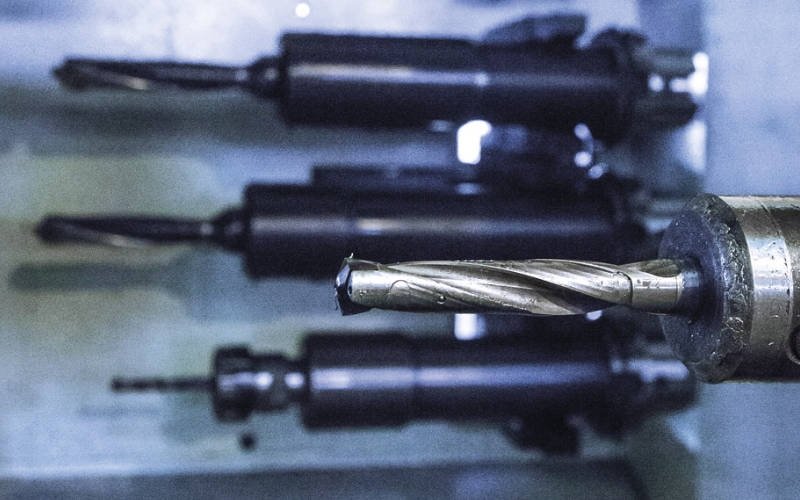

Combiné à la Perceuse KDP équipée de 3 broches automatiques de 12 outils chacune avec une capacité de 6,8 mm à 50 mm.

La perceuse KDP a été conçue spécialement pour la construction métallique et le négoce des produits sidérurgiques et est particulièrement adaptée au perçage, chanfreinage, taraudage, fraisage et pointage rationnels des profilés laminés, tels que double T, profilés en T, en U, cornières, tubes et matériaux plats.

Ensemble entièrement automatisé avec une table de chargement d’une capacité de 60 tonnes sur 14 mètres de large accueillant des longueurs maximum de 18 mètres.
